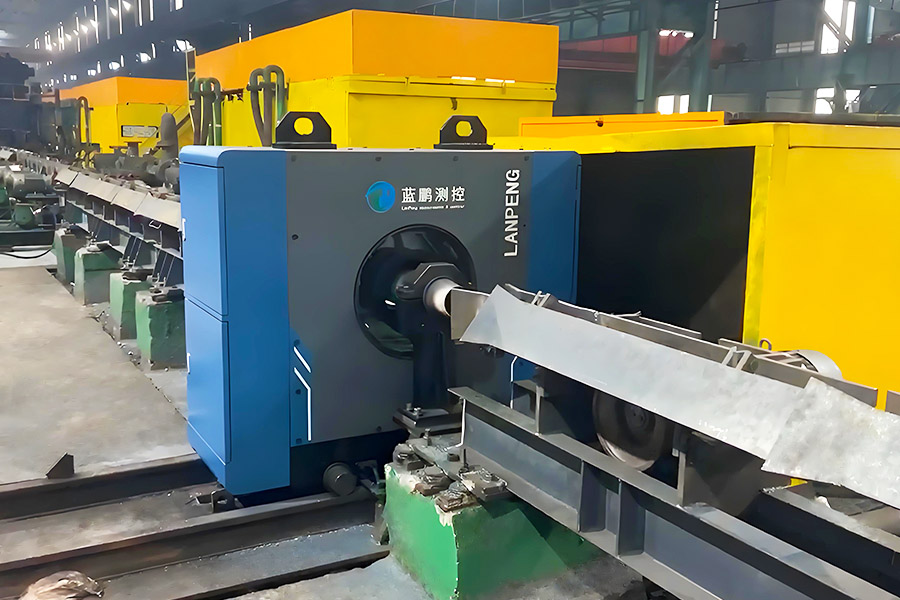

400-6171-355400-6171-355對于生產大棒的軋鋼行業，產品外徑尺寸過大，通常使用固定式四軸測徑儀來進行尺寸檢測，僅采用四軸的測量方式，并不能覆蓋360°全方位檢測，這時可采用JG02Z-XY400旋轉式光電測徑儀，解決了尺寸大與檢測全面的問題。
旋轉式光電測頭測量原理
對于大直徑的棒、管材，采用的是雙鏡筒測頭測量。雙鏡筒測頭是指由2套發射鏡頭和2套接收鏡頭組成的光電測量系統。
2套發射鏡頭分別發射出平行光射向2套接收鏡頭，通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像。當2束平行光內放入被測物時，在光電轉換元件的像上就會出現陰影。經過對光電轉換元件發出的電信號的處理和計算可以得出陰影所對應的尺寸，兩個尺寸再加上兩個鏡頭之間的凈間距B即可得出被測物的尺寸。
本文介紹的大棒旋轉式測徑儀為雙軸間距可調雙測頭技術的測徑儀，當其進行360°旋轉測量時，對大棒進行全方位檢測，當其測頭呈水平垂直狀態分布時，還可以對方鋼、角鋼兩個邊長或扁鋼的寬度厚度進行檢測。
技術參數
1）測量范圍：φ50～φ380；
2）測量精度：測量圓鋼直徑≤±0.05；
方鋼邊長≤±0.05；
重復性0.005；
3）電源電壓（V）：AC220V，50Hz，AC380V，50Hz；
4）測量頻率（Hz）：2000（即每秒測量2000個截面）；
5）測頭數量：2組（可同時測量2組數據）；
6）測量方式：旋轉式。旋轉速度60；
7）允許被測物速度（m/s）：不限；
8）系統總功率（kW）：≤15；
9）預留通訊接口：RS485串口，TCP/IP網絡接口；
10）數據傳輸方式：無線傳輸/有線傳輸（可選）；
11）設備外形尺寸：
測徑儀約1950×550×1700（L×W×H）；
控制柜約 650×800×1000（L×W×H）；
LED顯示屏約1550×100×1070（L×W×H）。
大棒旋轉式測徑儀通過光電測量技術與旋轉測量的結合，實現了測量范圍的靈活擴展與高精度保持。使其成為工業制造、科研實驗等領域的關鍵檢測工具。
